Die Fassadenbeschattung mit dem SIR-System

VENTOSOL – dieser Name steht für moderne und solide Fassadenbeschattung mit grossem Einsatzbereich.
Dank dem SIR-System (Soft Integrated Retaining System), welches wie ein Reissverschluss funktioniert, wird eine maximale Stabilität der innenliegenden Tuchführung gewährleistet. VENTOSOL-Markisen halten somit hohen Windgeschwindigkeiten stand (120 km/h Im Windkanal, getestet: 220 x 200 cm).
Der formschöne, leicht abgerundete Kasten der VENTOSOL-Markisen ist selbsttragend.
Verschiedene Befestigungsoptionen ermöglichen eine einfache Montage der Konstruktion an der Wand oder in der Leibung.

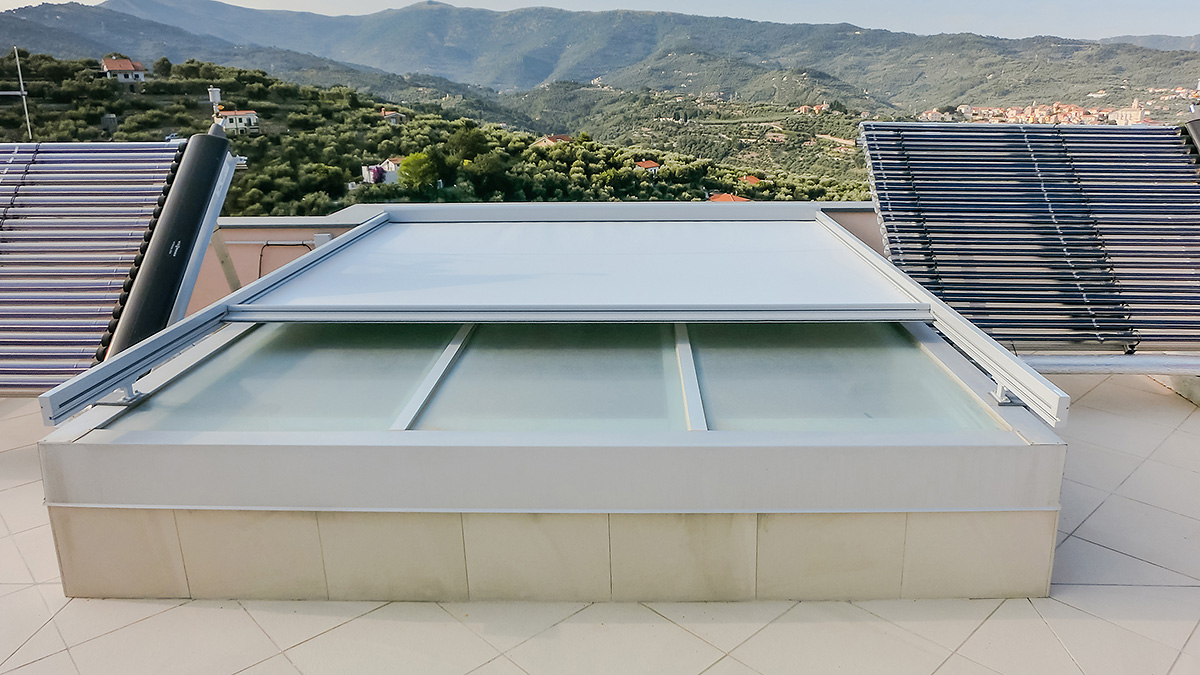

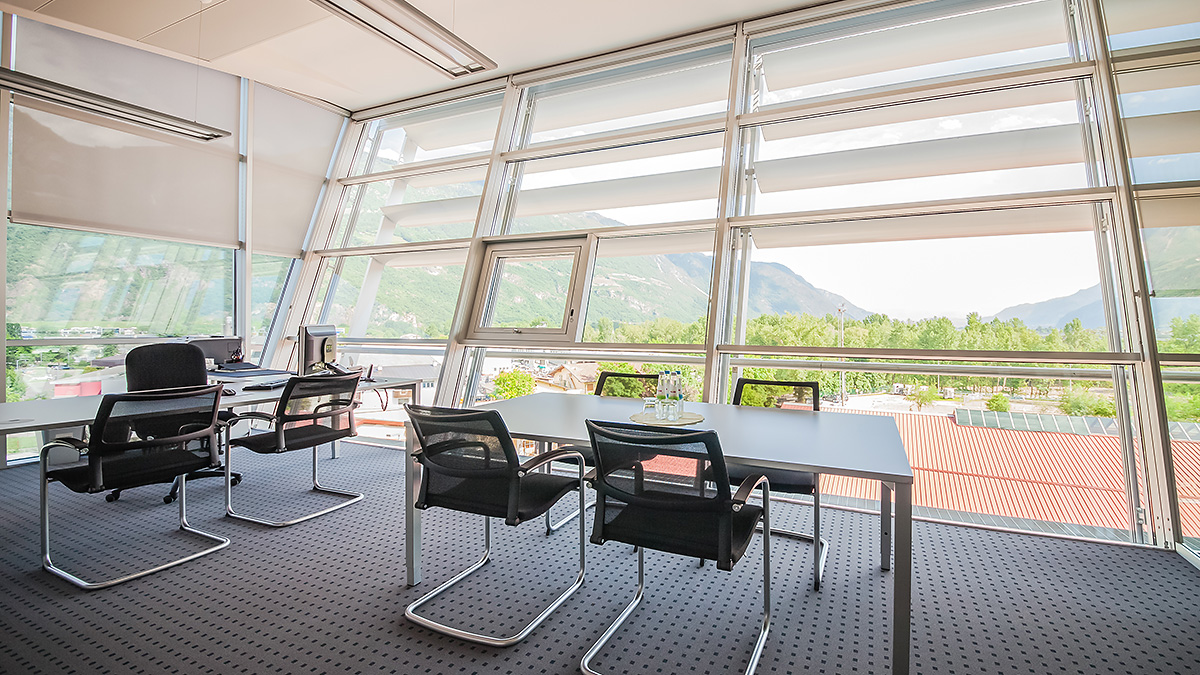

Der Typ VS5400 ist standardmässig mit einem Gegenzugsystem und Motorantrieb ausgestattet und kann somit auch horizontal eingesetzt werden z.Bsp. einem Oblicht.

Optionen

Tuch:

  • über 190 verschiedene Classics Standart-Dessins
  • verschiedene Spezialtücher

Farben Metallteile:

  • 16 Classic-Colours Standardfarben
  • 12 Trend-Colours
  • über 180 Rainbow-Colours Sonderfarben

Antrieb:

  • Handkurbel
  • Motorantrieb
  • Motorantrieb mit Funksteuerung
  • Sonnen-, Windsensor
  • Steuerung via Smartphone, Tablet, Internet

Montage:

  • Wandmontage > …/1
  • Leibungsmontage > …/2

Technische Daten:

Typ Kastengrösse Breite Ausladung
Ventosol VS5100/1 101 x 107mm 0.75 – 4.0m 0.5 – 3.5m
Ventosol VS5100/2 101 x 99mm 0.75 – 4.0m 0.5 – 3.5m
Ventosol VS5200/1 121 x 134mm 0.75 – 5.0m 0.5 – 5.0m
Ventosol VS5200/2 121 x 126mm 0.75 – 5.0m 0.5 – 5.0m
Ventosol VS5400 121 x 134mm 0.90 – 3.0m 0.85 – 4.0m
Ventosol VS5600/1 165 x 165mm 0.95 – 6.0m (max. 30m²) 0.95 – 7.0m (max. 30m²)
Ventosol VS5600/2 165 x 165mm 0.95 – 6.0m (max. 30m²) 0.95 – 7.0m (max. 30m²)

Wind-Widerstandsklasse:
class 3 | bis 6 Beaufort | bis 50 km/h
Hinweis: Je nach Ausführung und Dimension kann die Windwiderstandsklasse variieren
